高压隔爆型三相异步电动机采用铸铁机座，具有结构紧凑、防护等级高、安装维护方便等特点，通过进一步的优化设计与精心制造，具有高效节能、性能可靠、噪声低、振动小、使用寿命长等优点，能效指标达到GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级及能效等级》中1级能效等级。本系列电动机适用于驱动各种风机、压缩机、水泵、机床、运输机械等通用机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工矿企业作原动机用。
本系列电动机防爆性能符合GB 3836.1-2010 《爆炸性环境 第1部分：设备 通用要求》，GB 3836.2-2010 《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》的规定，制成隔爆型，
防爆等级为ExdⅠMb、ExdⅡBT4 Gb、ExdⅡCT4 Gb。主要使用于具有爆炸性气体混合物的场所。
标准电动机的外壳防护等级为IP55，根据用户要求可以达到IP55以上。
标准电动机的安装方式为IMB3，可提供其它安装方式。
电动机的冷却方法为IC411或IC416。
工作条件
额定电压：3000V、6000V或10000V，允许偏差±5%
额定频率：50Hz，允许偏差±1%；也可根据用户要求制成变频电机
环境空气温度：-20℃～+40℃（采用滑动轴承时为0℃～+40℃）
海拔：不超过1000m
工作方式：S1连续工作制
传动方式：联轴器传动,若为其他传动方式应在订货时说明
如果使用条件有特殊要求，请在订货时提出。

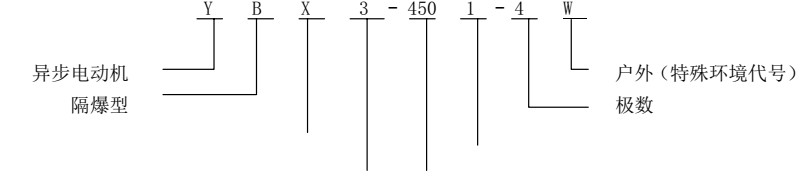

X:高效率 1:铁心长度 3:代号改型设计序号
W-户外型 F-化工防轻腐蚀型 F1-化工防中腐蚀型 F2-化工防强腐蚀型TH-湿热带型 TA-干热带型 WF1-户外防中腐蚀型 WF2-户外防强腐蚀型WTH-户外湿热带型 WTA-户外干热带型
主要特点
结构紧凑、体积小、重量轻�？筛娲车姆獗绽淙吹缍�。
具有较高的运行效率和运行可靠性，是新一代节能环保型产品。效率值按照GB30254-2013
中1级能效等级。
机座、端盖等采用高牌号铸铁，整体强度和刚性都很好。
结构和外形都经过优化设计，充分考虑各细节机械强度和通风散热，进一步提高电动机的
可靠性。如机座和端盖的内外散热筋结构，能同时提高机械强度、散热性能和整体美观性。
电动机H500-2、 H560-2和H630采用端盖式球面滑动轴承，强制润滑，其余电动机采用滚动轴承，并设置有不�；⑴庞妥爸�。
电动机风罩及风扇采取流线型设计后，能降低电机的噪音10dB以上。
电源接线盒位置在电动机的斜上方，出线方式灵活，有四个位置可供出线，并能每30°转换角度。
电动机采用F级绝缘，定子绕组采用VPI真空压力浸漆，具有很高的电气性能和机械强度，以及良好的耐腐蚀性和耐潮性。线圈和铁心都采取特殊的防电晕处理，使电动机可以在海拔较高的地区安全运行。
电动机采用铸铝转子或铜条转子，铸铝结构的转子导条、端环和风叶一次铸造成型，有很好的可靠性，可以在比较恶劣的环境使用，并且增大了容许负载的转动惯量。
根据用户的要求，电动机可以设置定子绕组和轴承等主要部件的温度监控装置，还可以设置防潮加热装置和其它实时监控装置（如振动显示仪）。
订货须知
订货时请注明所需电动机的型号、额定功率、同步转速、额定电压、频率、防爆等级、旋转方向、安装方式、防护等级及出线方向等。
型谱中带有括号的规格电机温升按F级（105K）考核，其余规格可按B级（80K），如要求括号中功率规格的温升按B级（80K）考核，型号应当向下顺延一档。
如有特殊要求，双方协议后，可提供各种特殊规格电动机（如不同的额定电压、额定频率、安装尺寸、噪声要求、环境条件等）。
用以传动鼓风机、磨煤机、轧钢机、卷扬机的电动机和用皮带轮传动的电动机，为了保证其可靠运行，在订货时需提供有关的技术资料，并要求签订技术协议。
随着产品技术的进步和国内外相关标准的修订，样本内的技术数据可能有变动，恕不另行通知。

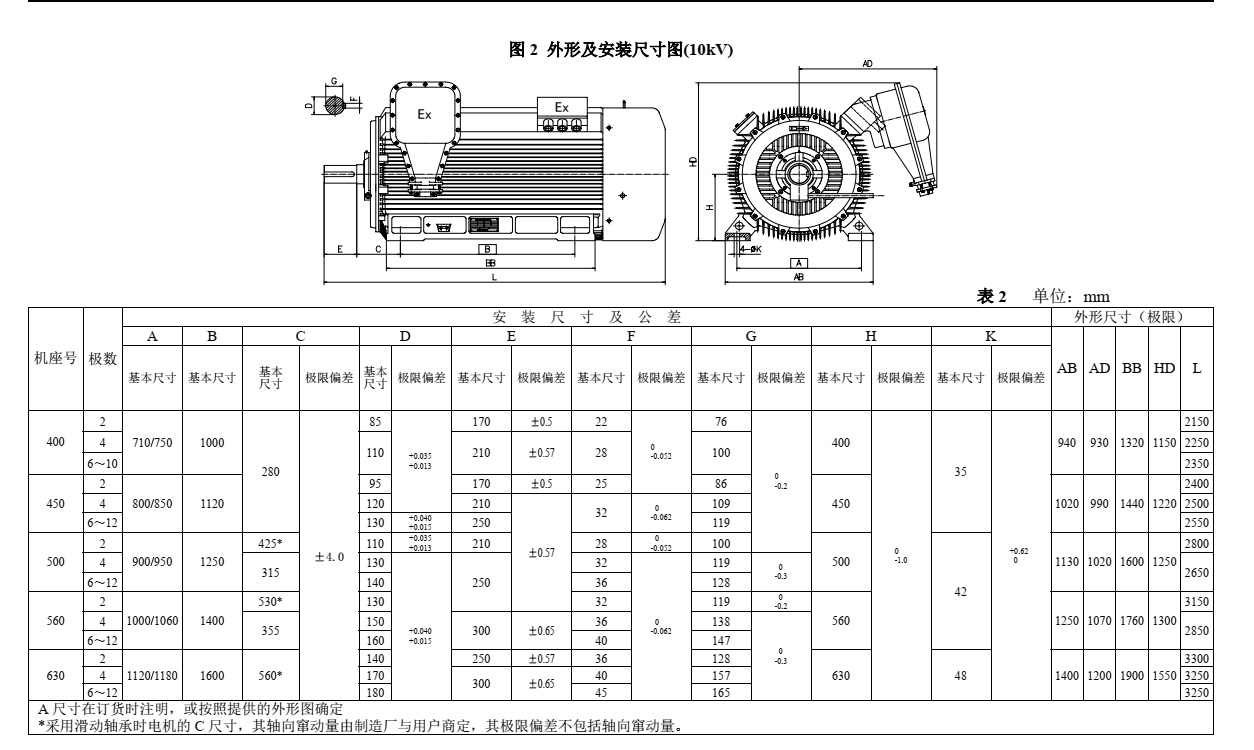

电动机尺寸及公差
样本编制时还没有统一的行业标准，电动机的安装尺寸及公差仅作为参考，订货时双方确认外形安装尺寸，作为制造和验收的依据。

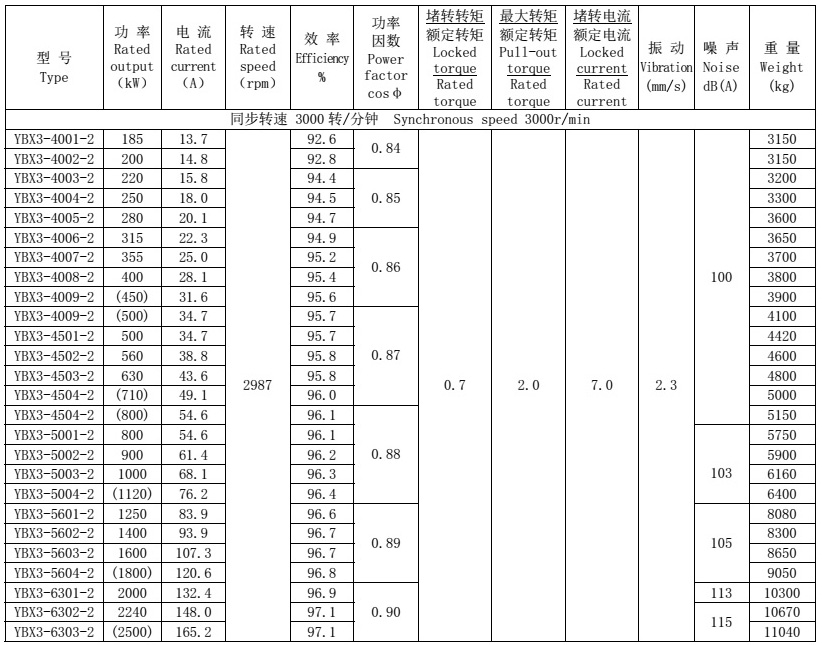

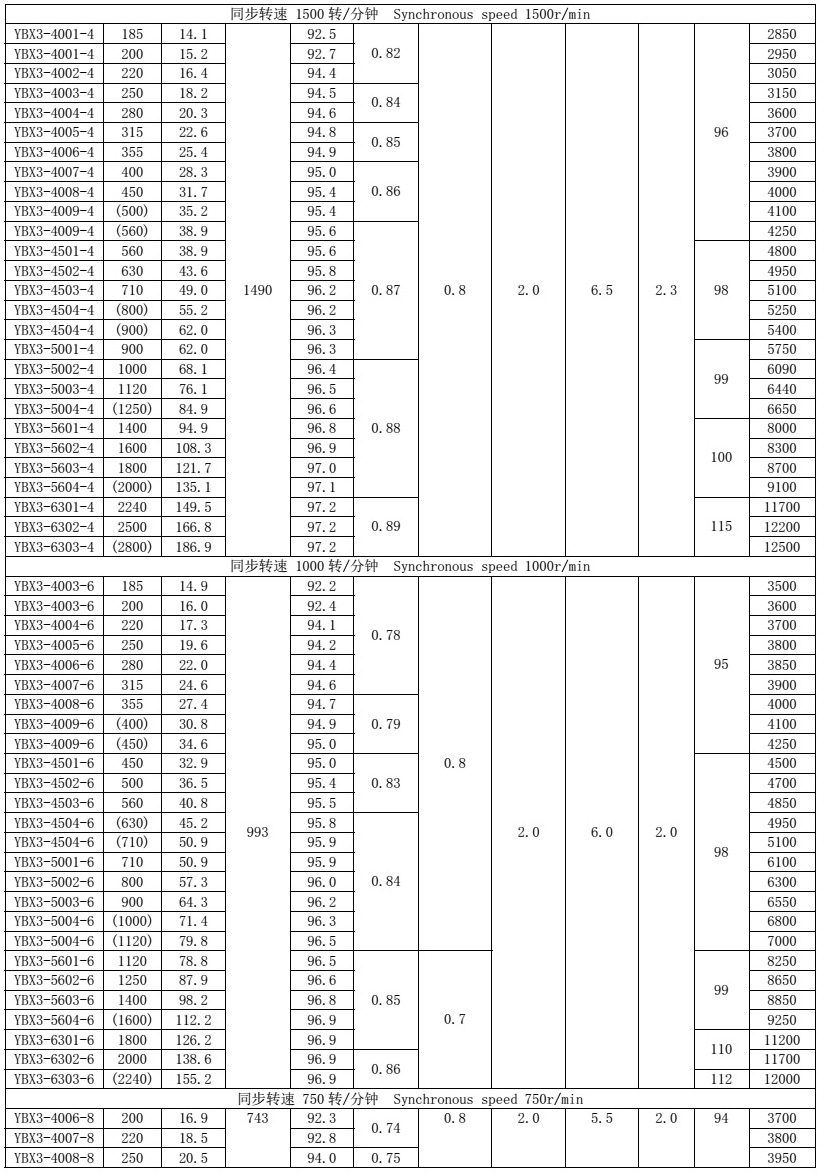

10KV高压防爆电机 技术数据
